Master 380 inkl. 3 Achs Digitalanzeige Bernardo Drehmaschine

03-1286XL

Neuer Artikel

  • 3-Achs-Positionsanzeige
  • 1000 mm Spitzenweite
  • 190 mm Spitzenhöhe



Mehr Infos

10 Artikel

7 679,19 € inkl. MwSt.

-6%

Vorher 8 169,35 €

575 kg
Lieferzeit 3 - 5 Werktage

Auf meine Wunschliste


Mehr Infos

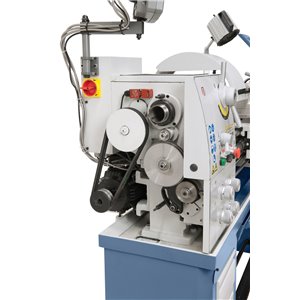

Die Leit- und Zugspindeldrehmaschine Master 380 überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Positionsanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.



Technische Daten:

Spitzenweite

1000 mm

Spitzenhöhe

190 mm

Umlaufdurchmesser über Bett

380 mm

Umlaufdurchmesser über Kröpfung*

490 mm

Umlaufdurchmesser über Planschlitten

220 mm

Bettbreite

185 mm

Spindelbohrung

50 mm

Spindelaufnahme

DIN 55029, D1-5

Drehzahlbereich

(8) 70 - 2000 U/min

Bereich Längsvorschübe

(32) 0,052 - 1,392 mm/U

Bereich Planvorschübe

(32) 0,014 - 0,380 mm/U

Metrische Gewinde

(26) 0,4 - 7,0 mm

Zollgewinde

(34) 4 - 56 Gg/1“

Pinolendurchmesser

42 mm

Pinolenweg

120 mm

Pinolenaufnahme

MK 4

Motor-Abgabeleistung S1 100%

1,5 kW (400 V)

Motor-Aufnahmeleistung S6 40%

2,2 kW (400 V)

Maschinenabmessung (B x T x H)

1920 x 800 x 1660 mm

Gewicht ca.

575 kg

* Bettlänge herausnehmbar: 225 mm

Features

  • Serienmäßig mit 50 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
  • Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
  • Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
  • Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängg und präzise schaltbar
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
  • Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm)
  • Hauptspindel gehärtet und geschliffen, im Ölbad laufend
  • Reitstock, Spindelstock und alle Führungen nachstellbar



Lieferumfang:

  • 3-Achs-Positionsanzeige
  • 3-Backenfutter DK11-200 mm / D5
  • Planscheibe K72-200 mm / D5
  • Feststehende Lünette - Durchlass diam. max. 70 mm
  • Mitlaufende Lünette - Durchlass diam. max. 50 mm
  • Kühlmitteleinrichtung
  • Erstbefüllung mit Shell Tellus 46
  • Ausziehbare Spänewanne
  • Aufspannscheibe 320 mm
  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Gewindeuhr
  • LED-Maschinenleuchte
  • Reduzierhülse
  • Wechselräder
  • 2 Zentrierspitzen
  • Fußpedal mit Bremsfunktion nach CE
  • Motor mit Magnetbremse nach CE-Norm
  • Untergestell mit Schubladen
  • Bedienwerkzeug



Lieferbares Sonderzubehör ( nicht im Lieferumfang enthalten ):

  • 4-Backenfutter DK12-200 mm / D5, nach DIN 55029 (Art. Nr. 21-0834)
  • Weiche Monoblockbacken DSJ-DK11-200 (Art. Nr. 21-0854)
  • Weiche Aufsatzbacken DSTJ-DK11-200 (Art. Nr. 21-0878)
  • Grundbacken DMJ-DK11-200 (Art. Nr. 21-0900)
  • Umkehraufsatzbacken DTJ-DK11-200 (Art. Nr. 21-0922)
  • Weiche Monoblockbacken DSJ-DK12-200 (Art. Nr. 21-0867)
  • Futterflansch FL 200 mm nach DIN 55029, D1-5 (Art. Nr. 21-4056)
  • Mitlaufende Körnerspitze Type PC, MK 4 (Art. Nr. 22-1003)
  • Mitl. Körnersp. Type SMA, MK 4 inkl. 7 Einsätzen (Art. Nr. 22-1042)
  • Mitlaufender Zentrierkegel MK 4 - 125 mm (Art. Nr. 22-1060)
  • Revolverkopf MK 4 mit 6 Stationen (Art. Nr. 22-1072)
  • Einsätze für Revolverkopf MK 4 (Art. Nr. 22-1077)
  • Spannzangenfutter 5C, D1-5 (Art. Nr. 22-1093)
  • Spannzangenset 5C, 3 - 26 mm, 24-tlg. (Art. Nr. 22-1097)
  • Schnellwechselstahlhalter System Multifix, Größe E (Art. Nr. 23-1001)
  • Werksmontage Schnellwechselhalter**  (Art. Nr. 23-1092)
  • Wechselhalter mit geradem Einsatz für Größe E, 25 x 100 mm (Art. Nr. 23-1006E2)
  • Schnellspannbohrfutter 1 - 16 mm / B 16 (Art. Nr. 24-1082)
  • Drehmeißelsatz mit HM-Wendeplatten, 16 mm, 7-tlg. (Art. Nr. 44-3086)
  • Zentrierbohrer 12-tlg. (Art. Nr. 41-1070)
  • Maschinenschuh MS 80 (Art. Nr. 53-2000)
  • Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art. Nr. 54-1206)
