KNF 2 P Bernardo Keilnutfräsmaschine

14-2117

Neuer Artikel

Nicht mehr lieferbar

950,81 € inkl. MwSt.

-6%

Vorher 1 011,50 €

1 kg
auf Anfrage

Auf meine Wunschliste


Mehr Infos

KNF 2 P

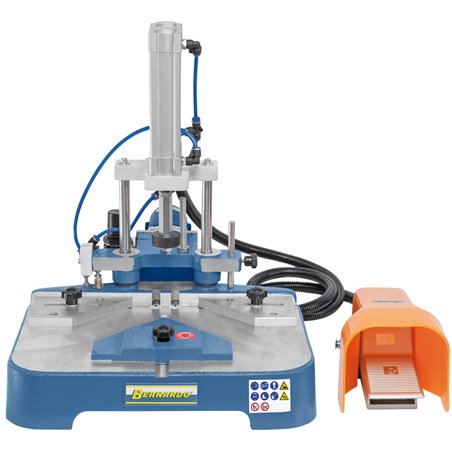

Die Doppel-Keilnutfräsmaschine KNF 2 P eignet sich zur Verbindung von breiteren Rahmenteilen z.B. für Handläufe, Segmentbögen, Rundbogenfenster, Eckbänke usw., da pro Arbeitshub zwei Keilnuten hergestellt werden können. Dieses Modell ist zusätzlich mit einem pneumatischen Niederhalter ausgestattet, welcher über ein Fußpedal betätigt wird.

Technische Daten:
Fräseraufnahme Ø
6 mm
Frästiefe
0 - 55 mm
Tischgröße
390 x 220 mm
Steuerung
pneumatisch
Werkstückklemmung
pneumatisch
Spindelabstand28 mm
Erforderlicher Luftdruck6 - 8 bar
Anschlaglänge
390 mm
Profilbreite max.
185 mm
Durchgangshöhe max.
100 mm
Drehzahl
32000 U/min
Motorleistung
0,85 kW
Spannung
230 V
Maschinenabmessung (B x T x H)
400 x 620 x 480 mm
Gewicht ca.
14 kg

Merkmale:

  • Die im Lieferumfang enthaltenen verstellbaren Anschläge erleichtern das Einrichten des Werkstückes auf die gewünschte Position
  • Kostengünstige Herstellung von Rahmenverbindungen aller Art, wie z.B. Schubladen, Bilderrahmen, Türbekleidungen, Kranzrahmen, Segmentbögen, Fensterrahmen uvm.
  • Verbindungen schnell und kostengünstig herstellbar, besonders wirtschaftlich bei der Produktion von kleineren und mittleren Serien
  • Form- und kraftschlüssige Verbindung ohne Einsatz von Haftmittel

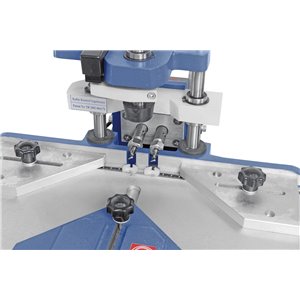

  • Funktionsweise: Beim Herunterdrücken des Hebels wird das Werkstück geklemmt und die Fräser verfahren bis zur voreingestellten Frästiefe. Beim Hochheben des Hebels in die Ausgangsposition wird das gefräste Werkstück freigegeben und der Motor schaltet automatisch ab
  • Je nach Anwendung und Materialstärke stehen unterschiedliche Schwalbengrößen in verschiedenen Längen zur Auswahl

Lieferumfang:

  • 2 Stk. Fräser für Schwalbengröße W-2
  • Gehrungsanschlag 45°
  • 2 seitliche Anschläge
  • Pneumatischer Niederhalter
  • Fußpedal

Lieferbares Sonderzubehör (nicht im Lieferumfang enthalten):

  • Schwalbenschwanz-Fräser W-1 (Art.Nr.:16-2030)
  • Schwalbenschwanz-Fräser W-2 (Art.Nr.:16-2031)
  • Schwalbenschwanz-Fräser W-3 (Art.Nr.:16-2032)
  • Schwalben W-1, Kunststoff ohne Kappe, 6 mm, VPE 1000 Stk. (Art.Nr.:16-2034)
  • Schwalben W-1, Kunststoff ohne Kappe, 50 mm, VPE 1000 Stk. (Art.Nr.:16-2041)
  • Schwalben W-2, Kunststoff ohne Kappe, 6 mm, VPE 1000 Stk. (Art.Nr.:16-2043)
  • Schwalben W-2, Kunststoff ohne Kappe, 46 mm, VPE 1000 Stk. (Art.Nr.:16-2054)
  • Schwalben W-3, Kunststoff ohne Kappe, 12,7 mm, VPE 1000 Stk. (Art.Nr.:16-2056)
  • Schwalben W-3, Kunststoff ohne Kappe, 52 mm, VPE 1000 Stk. (Art.Nr.:16-2063)
