FEL 1840 ENC - 460 x 900 Bernardo Zyklen-Drehmaschine


Die zyklengesteuerte Drehmaschine FEL wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken bzw. kleinen Serien mit hoher Präzision konzipiert und kann problemlos für mittlere bis schwere Zerspannungswerkstücke eingesetzt werden.




Technische Daten:


Spitzenweite

900 mm

Spitzenhöhe

230 mm

Umlaufdurchmesser über Bett

460 mm

Umlaufdurchmesser über Planschlitten

260 mm

Bettbreite

305 mm

Spindelbohrung

65 mm

Spindelaufnahme

A2-6

Drehzahlbereich

270 - 830 / 831 - 2500 U/min

Verfahrweg x-Achse

230 mm

Verfahrweg y-Achse

850 mm

Eilgang x- / z-Achse

7,5 / 10 m/min

Pinolendurchmesser

68 mm

Pinolenweg

152 mm

Pinolenaufnahme

MK 4

Motor-Abgabeleistung S1 100%

7,5 kW

Motor-Aufnahmeleistung S6 40%

11,0 kW

Gewicht ca.

2350 kg


Besonderheiten:

  • Serienmäßig mit 2 elektronischen Handrädern zum manuellen Verfahren in x- und z-Achse
  • Beide Achsen mit AC-Servomotoren und Kugelrollspindel ausgestattet
  • Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme
  • Stabiler Reitstock mit vergrößerter Ausladung, ideal beim Einsatz des automatischen 8-fach Werkzeugrevolver
  • Stufenloser Drehzahlbereich über 2 pneumatisch geschalteten Getriebestufen
  • Hohe Eilgangsgeschwindigkeit zur Reduzierung der Nebenzeiten
  • Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
  • Hauptspindel mit vorgespannten Präzisions-Schrägkugellagern garantiert hohe Genauigkeit
  • Bedienerfreundliche und leicht erlernbare Zyklensteuerung Fagor 8055 TC
  • Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 65 mm)



Lieferumfang:

  • Zyklensteuerung Fagor 8055 TC
  • Kühlmitteleinrichtung
  • Vierfachstahlhalter
  • Maschinenleuchte
  • Mitlaufende Körnerspitze MK 4
  • Schwenkbares Bedienpult
  • Automatische Schmierung des Spindelkopfes
  • Automatische Schmierung des Längs- und Planschlittens
  • 2 elektronische Handräder
  • Schnittstelle RS 232
  • Maschinenvollverkleidung
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

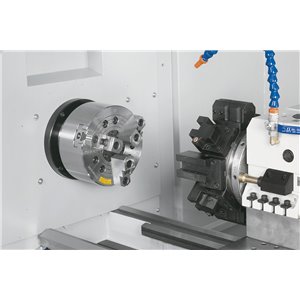

  • 3-Backenfutter diam. 250 mm A2-6*
  • Hydraulisches 3-Backenfutter diam. 200 mm mit Hydraulikeinheit*
  • Automatik 4-fach Werkzeugswechsler H4*

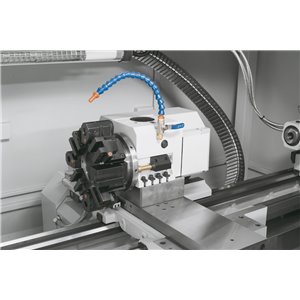

  • Automatischer 8-fach Werkzeugrevolver*
  • Hydraulische Verstellung der Reitstockpinole*
  • Späneförderer
  • Feststehende Lünette
  • Mitalaufende Lünette

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
