CML 2080 - 560 x 1845 Bernardo Zyklen-Drehmaschine

03-1427XL

Neuer Artikel

Nicht mehr lieferbar

78 585,01 € inkl. MwSt.

-6%

Vorher 83 601,07 €

3900 kg
auf Anfrage

Auf meine Wunschliste


Mehr Infos

CML 2080 - 560 x 1845 Bernardo Zyklen-Drehmaschine


Die Zyklen-Drehmaschine CML bietet viele Einsatzmöglichkeiten im Prototypen-, Werkzeug- und Maschinenbau. Die praxisgerechte Dateneingabe und das Bearbeiten von Zyklen- und DIN-Programmen ist mit der Steuerung Fagor 8055 TC auch für Dreher ohne CNC-Kenntnisse kein Problem.




Technische Daten:


Spitzenweite

1845 mm

Spitzenhöhe

265 mm

Umlaufdurchmesser über Bett

533 mm

Umlaufdurchmesser über Planschlitten

305 mm

Bettbreite

345 mm

Spindelbohrung

80 mm

Spindelaufnahme

D1-8 (opt. A2-8)

Drehzahlbereich

20 - 60 / 61 - 200 / 201- 670 / 671 - 2000 U/min

Verfahrweg x-Achse

300 mm

Verfahrweg y-Achse

1720 mm

Eilgang x- / z-Achse

5 / 7,5 m/min

Pinolendurchmesser

85 mm

Pinolenweg

178 mm

Pinolenaufnahme

MK 5

Motor-Abgabeleistung S1 100%

7,5 kW

Motor-Aufnahmeleistung S6 40%

11,0 kW

Gewicht ca.

3900 kg


Besonderheiten:

  • Mehrfach gelagerte Spindel mit hoher Rundlaufgenauigkeit
  • Prismenbett aus Grauguss, induktiv gehärtet und geschliffen
  • Serienmäßig mit 80 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
  • Automatische Zentralschmierung des Längs- und Planschlittens
  • Maschinenvollverkleidung mit 2 Schiebetüren
  • Solider Getriebekopf mit gehärteten und geschliffenen Zahnrädern für vibrationsarmen Lauf
  • Moderne und dem heutigen Stand der Technik entsprechende Maschinenkonstruktion
  • Stufenloser Drehzahlbereich über 4 manuell schaltbare Getriebestufen
  • Gehärtete und geschliffene Präzisions-Kugelumlaufspindel in der x- und z-Achse garantieren ein hohes Maß an Genauigkeit



Lieferumfang:

  • Zyklensteuerung Fagor 8055 TC
  • Kühlmitteleinrichtung
  • Vierfachstahlhalter

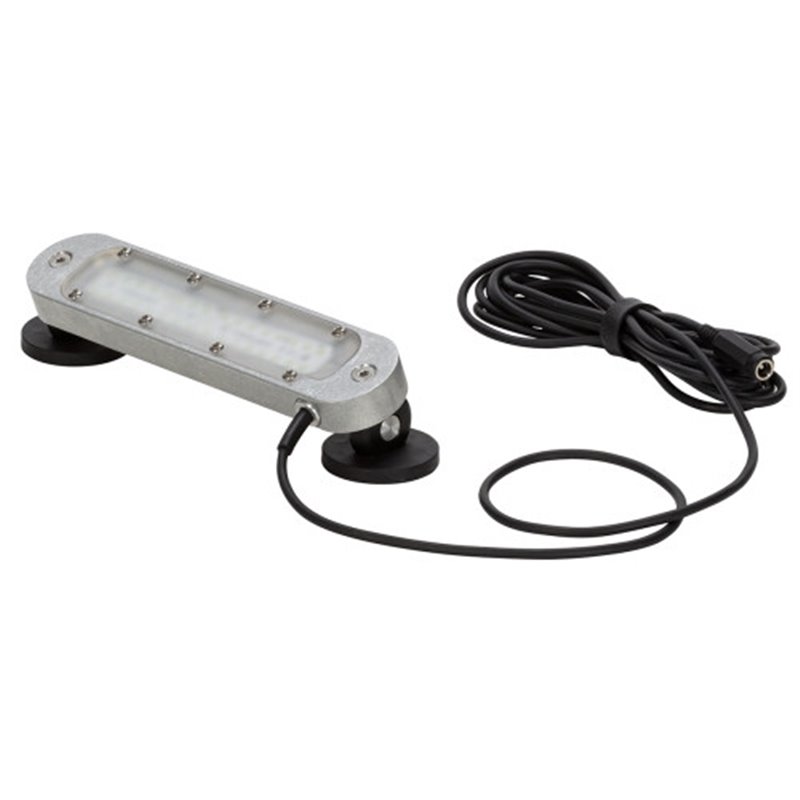

  • Maschinenleuchte
  • Mitlaufende Körnerspitze MK 5
  • Schwenkbares Bedienpult
  • Automatische Schmierung des Spindelkopfes
  • Automatische Schmierung des Längs- und Planschlittens
  • 2 Elektronische Handräder
  • Schnittstelle RS 232
  • Maschinenvollverkleidung
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

  • Bernardo Präzisions-3-Backenfutter PO3-D, DIN 55029, PO3-200/D6, Stahlausführung (Art.Nr.:21-1043F)
  • Hydraulisches 3-Backenfutter diam. 250 mm mit Hydraulikeinheit*
  • Hydraulisches 3-Backenfutter diam. 300 mm mit Hydraulikeinheit*
  • Automatik 4-fach Werkzeugswechsler H4*
  • Automatischer 8-fach Werkzeugrevolver*
  • Hydraulische Verstellung der Reitstockpinole*
  • Reitstock mit 2 Geschwindigkeiten*
  • Spindeldrehzahl über 4 geschaltete Getriebestufen*
  • Feststehende Lünette diam. 16 - 180 mm*
  • Feststehende Lünette diam. 150 - 300 mm*
  • Mitalaufende Lünette diam. 16 - 130 mm*
  • Späneförderer

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
